Einphasen-
Steuertransformatoren
50 – 1500 VA
nach DIN EN 61558-2-2
________________________________________________________________________________
Beschreibung
- offene Ausführung, ortsfest
- für Gerätebau und Montage in trockenen Räumen
- getrennte Wicklungen
- kräftige Fußwinkel zur Befestigung
- Anschluss an kriechstromsichere Transformatorenklemmen mit Schraubverschluss
- Transformatorenklemmen sind handrücken- und fingerberührungssicher nach UVV (VBG 4 )
- PE- Anschluss als schraubbaren Erdanschlusswinkel
- PE- Anschlussschraubklemme als Zubehör lieferbar
- IP 00, geeignet zum Einbau bis Schutzart IP 23
- Isolierstoffklasse E
- max. Umgebungstemperatur 40°C
- ist ein Freiverkehrszeichen , dass sich ausschließlich an die Behörde wendet und keine Zusicherung von Eigenschaften beinhaltet
|
Typ |
Ident-Nummer |
||||
|
[ VA ] |
230/24 V |
230/230 V |
400/24 V |
400/230 V |
690/230 V |
|
M
65/37 |
M982-06016 |
…-06017 |
…-06068 |
…-06046 |
|
|
M
74/40 |
M982-06018 |
…-06019 |
…-06069 |
…-06047 |
|
|
M
85/32 |
M982-06009 |
…-06010 |
…-06070 |
…-06048 |
…-06095 |
|
M
85/45 |
M982-06012 |
…-06011 |
…-06071 |
…-06049 |
|
|
M
102/35 |
M982-06013 |
…-06014 |
…-06072 |
…-06050 |
…-06168 |
|
M
102/53 |
M982-06008 |
…-06015 |
…-06074 |
…-06051 |
|
|
EI
135/40 |
M982-06020 |
…-06021 |
…-06075 |
…-06052 |
|
|
EI
135/50 |
M982-06022 |
…-06023 |
…-06076 |
…-06053 |
|
|
EI
135/60 |
M982-06024 |
…-06025 |
…-06077 |
…-06054 |
|
|
EI
135/90 |
M982-06026 |
…-06027 |
…-06078 |
…-06055 |
…-06090 |
|
EI
174/45 |
M982-06028 |
…-06029 |
…-06079 |
…-06056 |
|
|
EI
174/60 |
M982-06030 |
…-06031 |
…-06080 |
…-06057 |
|
|
EI
174/80 |
M982-06032 |
…-06033 |
…-06081 |
…-06058 |
|
|
EI
174/100 |
M982-06034 |
…-06035 |
…-06082 |
…-06059 |
|
Sonderspannung
auf Anfrage
|
Typ |
Typen-Leistung |
Anzug-Leistung |
Gesamt-gewicht |
CU-
Gewicht |

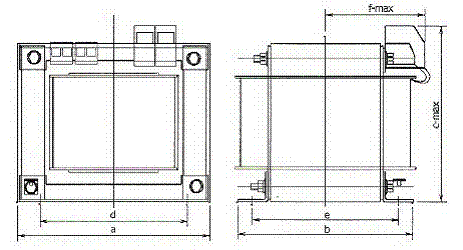

Abmessung
in ca. mm |
|||||
|
|
VA |
VA |
ca. kg |
ca. kg |
a |
B |
c-max. |
d |
e |
f-max. |
|
M 65/37 |
50 |
110 |
1,2 |
0,27 |
65 |
65 |
79 |
50 |
47 |
48 |
|
M 74/40 |
75 |
180 |
1,6 |
0,29 |
74 |
68 |
87 |
56 |
52 |
46 |
|
M 85/32 |
100 |
240 |
2,0 |
0,34 |
85 |
62 |
110 |
64 |
52 |
46 |
|
M 85/45 |
130 |
300 |
2,5 |
0,45 |
85 |
75 |
110 |
64 |
64 |
52 |
|
M 102/35 |
160 |
400 |
2,9 |
0,60 |
102 |
75 |
118 |
84 |
62 |
48 |
|
M 102/53 |
250 |
780 |
4,2 |
0,66 |
102 |
92 |
118 |
84 |
79 |
60 |
|
EI 135/40 |
320 |
1000 |
5,3 |
0,73 |
135 |
93 |
142 |
104 |
78 |
43 |
|
EI 135/50 |
400 |
1250 |
6,2 |
1,03 |
135 |
103 |
142 |
104 |
88 |
48 |
|
EI 135/60 |
500 |
1650 |
7,5 |
1,10 |
135 |
113 |
142 |
104 |
98 |
53 |
|
EI 135/90 |
630 |
1900 |
9,0 |
1,68 |
135 |
143 |
142 |
104 |
128 |
68 |
|
EI 174/45 |
750 |
2400 |
10,7 |
2,10 |
174 |
105 |
161 |
135 |
85 |
64 |
|
EI 174/60 |
1000 |
3400 |
13,5 |
2,60 |
174 |
120 |
161 |
135 |
100 |
77 |
|
EI 174/80 |
1200 |
4100 |
15,5 |
3,00 |
174 |
140 |
161 |
135 |
120 |
82 |
|
EI 174/100 |
1500 |
5500 |
18,0 |
3,30 |
174 |
160 |
161 |
135 |
140 |
92 |
________________________________________________________________________________
Meyer Transformatoren
GmbH * Zossener Allee 29 B * 15838 Am Mellensee – OT Sperenberg
Tel. 033703 / 9600 * Fax
033703 / 77076 * E-Mail verwaltung@meyer-transformatoren.de
