Einphasen-

Steuertransformatoren

2000 – 6300 VA nach DIN EN 61558-2-2

________________________________________________________________________________

- ist ein Freiverkehrszeichen, dass sich ausschließlich an die Behörde wendet und keine Zusicherung von Eigenschaften beinhaltet

Beschreibung - offene Ausführung, ortsfest - für Gerätebau und Montage in trockenen Räumen - getrennte Wicklungen - kräftige Fußwinkel zur Befestigung - Anschluss an kriechstromsichere Transformatorenklemmen mit Schraubverschluss - Transformatorenklemmen sind handrücken- und fingerberührungssicher nach UVV (VBG 4) - IP 00, geeignet zum Einbau bis Schutzart IP 23 - Isolierstoffklasse E - max. Umgebungstemperatur 40°C

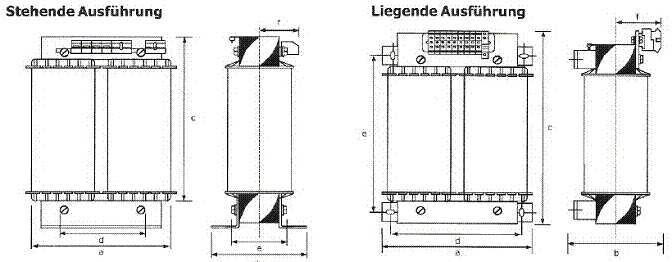

Stehende Ausführung

Typ	Leistung	Gesamt-gewicht	CU- Gewicht	Abmessung in ca. mm
	[VA]	[kg]	[kg]	a	b	c	d	e	f	Befestigung
MST 2000	2000	20,0	6,6	200	153	260	140	121	60	M 10
MST 2200	2200	23,0	7,2	200	166	260	140	134	70	M 10
MST 2500	2500	27,0	7,5	200	178	260	140	146	75	M 10
MST 3000	3000	31,0	9,0	200	192	260	140	160	80	M 10
MST 4000	4000	35,0	11,0	200	203	260	140	171	85	M 10
MST 5000	5000	45,0	13,5	240	178	315	200	140	76	M 10
MST 6300	6300	49,9	16,5	240	193	315	200	155	81	M 10

Liegende Ausführung

Typ	Leistung	Gesamt-gewicht	CU- Gewicht	Abmessung in ca. mm
	[VA]	[kg]	[kg]	a	b	c	d	e	f	Befestigung
MST 2000	2000	20,0	6,6	194	145	285	174	200	80	M 6
MST 2200	2200	23,0	7,2	194	157	285	174	200	86	M 6
MST 2500	2500	27,0	7,5	194	169	285	174	200	92	M 6
MST 3000	3000	31,0	9,0	194	184	285	174	200	100	M 6
MST 4000	4000	35,0	11,0	194	195	285	174	200	116	M 6
MST 5000	5000	45,0	13,5	230	195	340	204	240	107	M 6
MST 6300	6300	49,9	16,5	230	210	340	204	240	115	M 6
